CIP清洗装置种类?

来源:杭州惠合机械设备有限公司  发布日期:2014-09-11 09:19:31  点击次数:4420

CIP清洗装置根据其使用清洗液的不同可以分为以下三大类:

1、清洗剂单次使用的CIP清洗系统。
此种装置示意图如(图1)所示

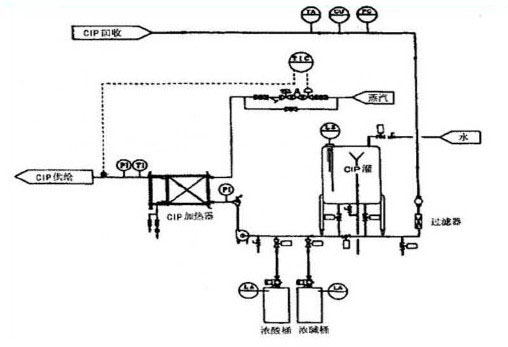

清洗剂单次使用的CIP清洗系统示意图(1)

图1所示的CIP清洗装置的特点
(1)在CIP系统中清洗液只能使用一次;
(2)该系统是由CIP罐、CIP泵、回流泵、清洗剂泵、换热器和管路组成。但没有大容量的稀释贮桶。
(3)被清洗的罐或管路与CIP清洗装置通过配管形成回路,清洗结束后将清洗液排放。
(4)该系统所需要配备的设备比较简单,有的时候可以不用CIP站就可实现CIP清洗过程。

2、清洗剂重复使用的CIP清洗系统。

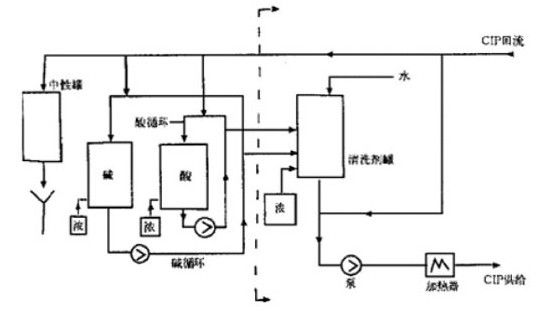

清洗剂重复使用的CIP清洗系统示意图(2)

图2所示的CIP清洗装置的特点:水、碱、酸等各种清洗液分别放在各自的贮桶里,清洗完碱、酸等溶液后回收。当清洗液浓度降低时补充酸、碱清洗液后再重复使用。

3、清洗剂多次使用的CIP清洗系统。

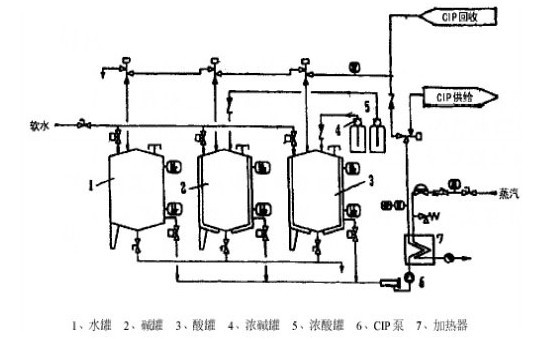

清洗剂多次使用的CIP清洗系统示意图(3)

图3所示的CIP清洗装置的特点:由于集中控制的重复使用供水管路和回收管路太长,从而大量造成液体和热量的流失,并且残留到管道里的物料和清洗液被稀释。而多次使用的CIP清洗系统吸取了单次使用CIP系统,它不占用空间、输送管路短和重复使用的CIP系统具有清洗液回收的优点。

在设计上,非集中控制的多次使用的CIP系统是局部的,靠近被清洁设备的小型标准单元组成,清洗剂是由批式罐集中供给的,清洗完毕,清洗剂可以回收。批式罐是用来配制清洗剂用的。


结语:通过以上这篇文章的介绍,相信每一位读者朋友们对CIP清洗装置种类?都有了一个非常深刻的了解。以上的注意事项的介绍,都是非常重要的知识点。
