乳化罐各个系统结构及特点介绍

乳化罐主要由慢速混合系统、快速均质混合系统、加热/冷却系统、真空系统、上盖提升系统、容体倾倒系统、加工控制系统、安全系统。

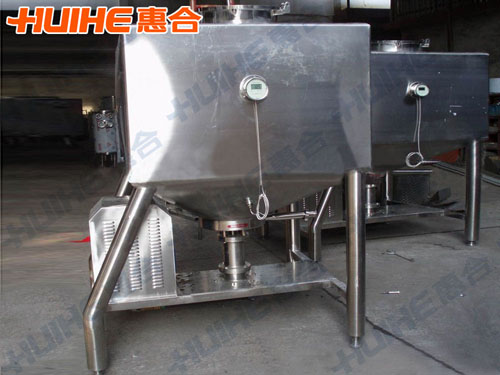

乳化罐图片展示

上图展示的乳化罐称之为乳化设备，它有高速乳化罐和高剪切乳化罐之分，其中高速乳化罐也称之分高速混料缸。下面主要介绍乳化罐各个系统的结构及特点：

一、慢速混合系统

该慢速混合系统的搅拌桨结构为框式，二重搅拌型，中间桨叶与框式括壁转动桨为对流搅拌，转动桨工作转速宜为15—60r/min范围内。

乳化罐搅拌桨展示

速度过慢：减速器发热严重。速度过快：减速器受损加快。括板由聚四氟乙烯制成，调整以平贴锅壁为宜的热交换。

1、两个反向旋转的低速搅拌系统。由一个布满刮板的吊架和叶片组成。

2、全自动的可移动的刮板由PTFE材质制成，在有物料情况下才能工作，且易于拆装和清洗。

3、动平衡的同心轴。

4、外部的吊架和内部叶片由不锈钢SUS316L制成。

5、电子定时器安装在PLC上,以便于调节工作时间。

6、配备的减速电机——ABB公司生产,速度可由变频器直接调节，速度为0—80rpm/min。
慢速混合系统在物料内部产生两股单独的逆向流动。

（1）一个沿中心垂直流动迫使物料流向容体底部，其作用为快速把物料进给到均质透平的底部。

（2）一个圆周环形的流动迫使物料围绕在混合容器内壁上，以便在加热和冷却阶段进行热交换，并避免物料由于过热或过冷所遭受的破坏。

二、快速均质混合系统

1、快速均质混合动作由安装在罐底中心位置的一个透平完成。

2、透平由齿形的静子和带有桨叶转子组成。

3、透平由SUS316L不锈钢制成，转动部分经过动平衡的同心轴。

4、电子定时器装在PLC上,以调节加工时间。

5、配备的减速电机——ABB公司生产,采用变频调速，速度0-3000r/min

这种结构形式的特点保证了加工过程的高度清洁性，其原因如下：

由于没有电机法兰连接的影响，对物料不会产生污染。

透平设置易于清洁、维护和装卸。

罐体底部是完全光滑的且无连接，并易于清洁。

可以安装一个中心阀（选项）来卸料。

混合和均质马达安装在罐体上部，远离加工区。

严格的保护操作人员的安全。

三、加热/冷却系统

1、加热由外接的蒸汽通过夹套向内罐传热.

2、从PLC上通过温控仪控制夹套中的水温。

3、温度控制由一个电子调温控制器和安装在罐底底部的电偶组成，能准确读取物料的实际温度。

4、冷却由外接的冷水通过夹套直接完成。

四、真空系统

1、水环真空泵。

2、 真空表指示容体内真空，

3、真空安全开关设计为避免在有真空状态下严禁打开上盖的操作。

4、上盖的气密性由法兰上的硅填料保证。

5、理论上真空度最大为20℃状态下730mm/hg。为获得完美的乳化效果，必须避免空气进入物料中。真空状态下的加工允许直接注入液体或粉体进入容体中。

五、上盖提升系统

上盖的提升和下降是由一组液压装置完成的，配有安全限动系统，可以把上盖停留在期望任何位置上。

六、容体倾倒系统

容体倾倒系统用于卸料，由手动转轮完成，并停留在任一角度。

七、加工控制系统

观测窗配有清洗器和灯，有良好的内部可视性。

八、安全系统

1.安全锁禁止在真空状态下误打开上盖。

2.如上盖与容体没有完好对准，密闭度不够，停用。

3.如果上盖没有完全提升，倾倒功能停用。

4.当上盖开时，混合和均质马达，真空泵停用。

5.限动微动开关自动执行上盖的开/关。

6.各参数可按用户要求予以变化，并达到应有的性能。
