板式冷却器

板式冷却器又称为板式换热器是液—液、液—汽进行热交换的设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用范围广泛、使用寿命长等特点。在相同压力损失情况下，其传热系数比管式换热器高.

一、板式冷却器分类

1、按板片材质分为：SUS304、SUS316、钛板

2、按胶垫材料分为：丁晴橡胶（NBR）、三元乙丙橡胶（EPDM）、氟橡胶（TP）

3、按单片面积分为：0.15 m²、0.24 m²、0.65 m²、0.85m² 、1.54m² 、1.8m²

4、按支架材质分为：铁支架、不锈钢支架

应用于冶金、矿山、石油、化工、电力、医药、食品、化纤、造纸、轻纺、船舶、供热等部门，可用于加热、冷却、蒸发、冷凝、杀菌消毒、余热回收等各种情况。

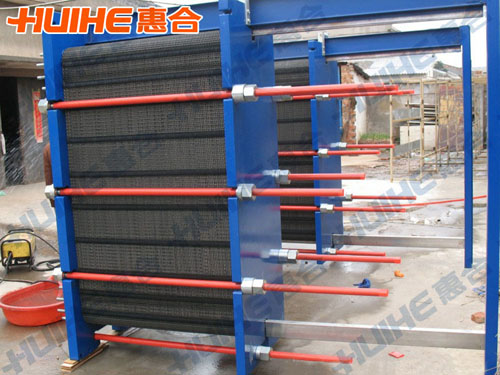

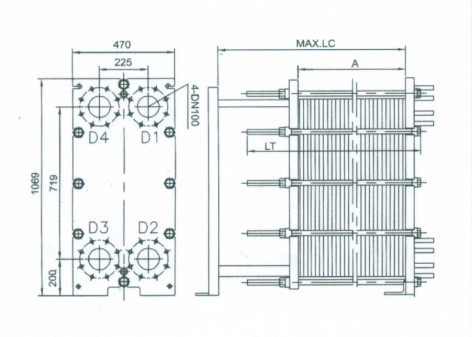

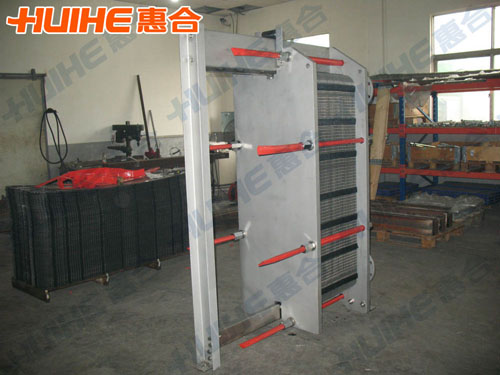

板式冷却器是由固定挡板、板片、移动挡板、立柱、上导轨、下导轨及固定螺栓组成。在固定挡板及移动挡板之间是一系列被固定的板片。每片板片均有垫圈，所以板片间构成相互平行的封闭流道，介质在每两块板片之间交替流动。

1、节能：其换热系数在3000～4500kcal/m2·°C·h，比管壳式换热器的热效率高。

2、结构紧凑：板式换热器板片紧密排列，与其他换热器类型相比，板式换热器的占地面积和占用空间较少。

3、容易清洗拆装方便：板式换热器靠夹紧螺栓将夹固板板片夹紧，因此拆装方便，随时可以打开清洗，同时由于板面光洁，湍流程度高，不易结垢。

4、使用寿命长：板式换热器采用不锈钢或钛合金板片压制，可耐腐蚀介质，胶垫可随意更换，并可方便在、拆装检修。

5、适应性强：板式换热器板片为独立元件，可按要求增减流程，形式多样；可适用于不同的、工艺的要求。

6、不串液，板式换热器密封槽设置泄液液道，介质不会串通，即使出现泄露，介质总是向外排出。
