电/蒸汽加热CIP清洗系统

电/蒸汽加热CIP清洗系统是指用电或锅炉中的蒸汽为热源来启动设备，之后再清洗需要清洗的设备或容器或管道等。

一、电/蒸汽加热CIP清洗系统分类

1、按结构形式分为：一体式CIP清洗系统、分体式CIP清洗系统；

2、按控制方式分为：手动CIP清洗系统、半自动CIP清洗系统、全自动CIP清洗系统。

二、电/蒸汽加热CIP清洗系统结构

1、酸罐：SUS304，容积500—3000L等，可根据客户要求定制；

2、碱罐：SUS304，容积500—3000L等，可根据客户要求定制；

3、水罐：SUS304，容积500—3000L等，可根据客户要求定制；

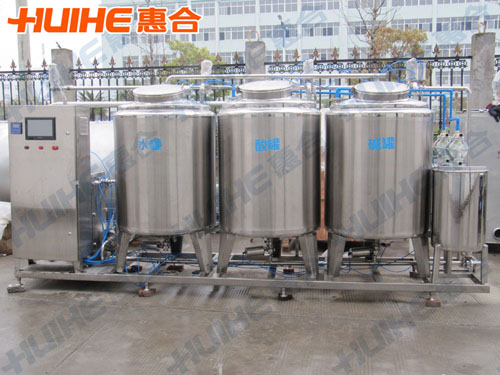

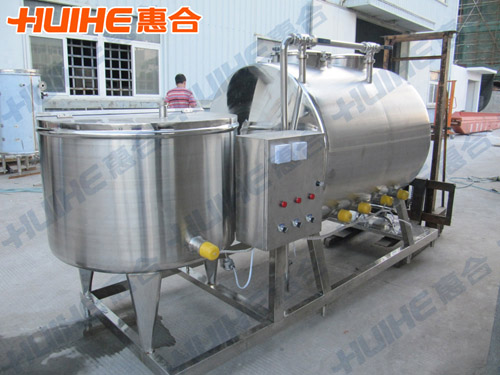

一体式CIP清洗系统结构

4、进程泵、回程泵、转换板、板式换热器、半自动控制箱、操作平台、管道阀门。

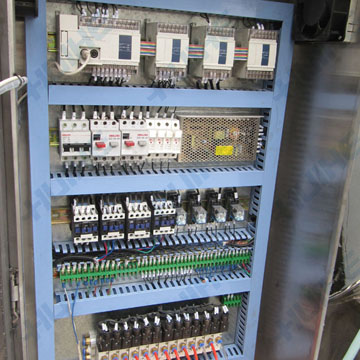

控制柜细节图片

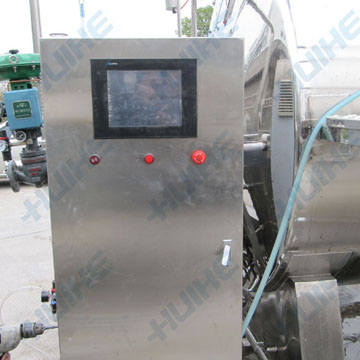

控制柜外表图片

三、电/蒸汽加热CIP清洗系统用途

CIP清洗系统应用于流体制药、乳品、啤酒、制药、罐头、调味品及一般食品加工工艺的卫生要求及生产环境要求高的管道、罐体容器设备就地的清洗。

电/蒸汽加热CIP清洗系统产品范围实例展示

四、电/蒸汽加热CIP清洗系统特点

A、如是全自动式的电/蒸汽加热CIP清洗系统具有如下特点

1、会自动对清洗液进行检测、加液、排放、显示与调整，对其运行可靠，自动化程度较高，操作简单，清洗效果好。
2、使用人机界面（触摸屏），利用图像显示;
3、自动调节清水，酸，碱清洗液，热水等各个程度的温度;
4、通过切换画面，可自由选择自动或手动控制;
5、针对客户的特殊要求，现场编制及修改程序;
6、操作可记录;
7、CIP清洗系统有单罐双罐及多罐供用户选择，有移动式及固定式。

B、如是半自动或手动式的电/蒸汽加热CIP清洗系统具有如下特点

1、与全自动式相比，自动化程度相对低很多，操作简单，清洗效果也没全自动的好；
2、与全自动式相比，人工成本费高，价格也相当要低。

五、电/蒸汽加热CIP清洗系统清洗程序

　　以饮料行业为例，其清洗程序如下：

　　1．洗涤3—5分钟，常温或60℃以上的热水；碱洗10—20分钟，1%—2%溶液，60℃—80℃；中间洗涤5—10分钟，60℃以下的清水；最后洗涤3—5分钟，清水。

　　2．洗涤3—5分钟，常温或60℃以上的热水；碱洗5—10分钟，1%—2%溶液，60℃—80℃，中间洗涤5—10分钟，60℃以下的清水，消毒10—20分钟，90℃以上的热水。

　　清洗流量实际上是为了清洗液流速，从而产生作用，有清洗效果。

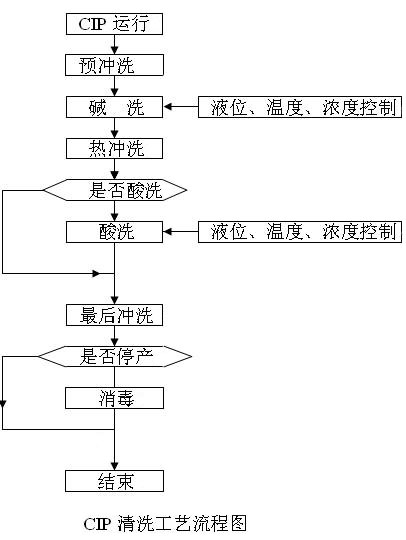

CIP清洗流程图

六、电/蒸汽加热CIP清洗系统技术参数

规格型号	CIP-0.5	CIP-1	CIP-2	CIP-3	CIP-4
酸罐L	500	1000	2000	3000	4000
碱罐L	500	1000	2000	3000	4000
热水罐L	500	1000	2000	3000	4000
加热方式	盘管、板式、管式加热、蒸汽加热
CIP泵	10T/H	10T/H	20T/H	20T/H	30T/H
泵扬程m	24	24	36	36	36
泵功率kw	2.2	2.2	5.5	5.5	7.5
